Mess-, Warn- und Alarmanlagen
AlpuG GmbH plant, konzipiert, baut und unterhält
zusammen mit seinen Partnern, waljag GmbH,
Sensalpin
GmbH, IAV Systeme zur Messung, Überwachung
und Erforschung von alpinen Naturgefahren, sowie zur
automatischen Alarmierung und Sperrung von Verkehrswegen bei
Auftreten von gefährlichen Prozessen.
Anlagetypen
Prozesse für die
Standardsysteme erhältlich sind
- Schneedeckenentwicklung link | pdf02
- Lawinenabgänge link | pdf04
- Gletscherlawinen link
- Felsbewegungen link
- Felsstürze link
- Murgänge link
- Niederschlag link
- Schneeverfrachtung link
- Schneeniederschlag link
- Starkwind link
- Geschiebefluss in Wildbächen link
- Hochwasser link
- Gletscher (Energiebilanzmessungen, Gletscherbewegungen) link
- Permafrost (Bohrlochmessungen) link
- Künstliche Lawinenauslösung link | pdf03
Anwendungen
Die physikalisch korrekte und zuverlässige Messung
von Wetter- und Umweltgrössen, sowie von geophysikalischen
Parametern bildet in vielen Anwendungen eine unabdingbare
Grundlage für wichtige Entscheide und Erkenntnisse. Für
solche Messungen unter extremen Umweltbedingungen und in
schwierigem Gelände ohne verfügbare Infrastruktur bilden
unsere autonomen Messstationen die richtige Lösung. Die
breite Palette verwendbarer Sensorik der durchdachte
mechanische Aufbau, das ausgereifte Konzept für
Datenerfassung, Kommunikation, Energieversorgung und
Blitzschutz erlauben den Bau optimal auf das jeweilige
Problem zugeschnittener Messanlagen (pdf07).
Messkonzepte
Wichtig für die richtige Messung meteorologischer,
nivologischer und hydrologischer sowie geophysikalischer
Parameter ist das Verständnis der zu Grunde liegenden
physikalischen Prozesse und der geeigneten Messtechnik.
Unsere grosse Erfahrung in der Konzeption und dem Bau von
autonomen Mess- und Steueranlagen erlaubt die Wahl der
bestmöglichen Messanordnung für eine optimale Lösung der
gestellten Probleme. Mit unseren auf den Datenloggern der
Firma Campbell Scientific
basierenden Messanlagen
können beliebige Sensoren mit analogen oder digitalen
Ausgängen sowie verschiedenen seriellen Schnittstellen mit
hoher Auflösung und Genauigkeit erfasst werden.
Mechanischer Aufbau
Je nach Grösse und Anforderungen an die zu erstellende
Messstationen stehen verschiedene Trägersysteme zur

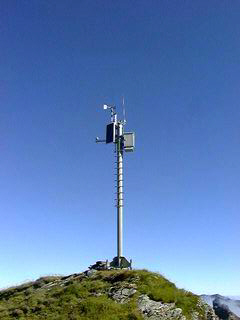

Verfügung. An über 150 Standorten im Schweizerischen
Alpenraum bewährt sich im Rahmen des interkantonalen Mess-
und Informationssystems für die Lawinenwarnung, IMIS, der

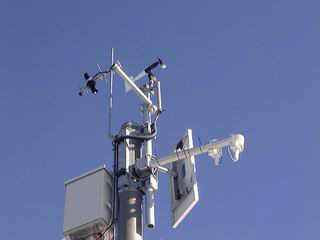

AlpuG Standardmast (pdf) mit dem flexiblen Trägersystem
für Sensorik, Elektronikgehäuse, Solarzellen und Antenne.
Dieser Mast wird entweder auf drei Ankern montiert, welche
je nach Untergrund als Mikropfähle, Felsanker oder
integriert in ein Betonfundament ausgeführt werden können,
oder der Mast wird mittels spezieller Konsolen in
Felswänden verankert. Da die Messstandorte oft
unzugänglich sind, ist die Stationskonstruktion auf eine

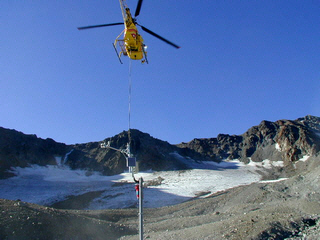

einfache Montage per Helikopter, vollständige Vormontage
und Inbetriebnahme im Tal und optimale
Wartungsfreundlichkeit (Absenken des Geräteträgers auf
Bodenhöhe) optimiert. Für kleinere Anlagen mit einem Mast
bis max. 5m Höhe wurde der AlpuG - Mastanker (pdf17)
entwickelt. Damit können besteigbare Mastrohre mit einem
Durchmesser von 80mm ohne Abspannungen verankert werden. Der
Anker kann mit kleinem Aufwand ohne Betonarbeiten, entweder
auf Fels verankert oder in Lockermaterial eingegraben
werden. (pdf17, pdf18) Die Energieversorgung erfolgt
standardmässig durch Solarzellen, die Kommunikation wird
über Funk- oder GSM Verbindungen sichergestellt.
Basisstationen können über LAN/WAN Ethernet in
Computernetzwerke integriert werden.

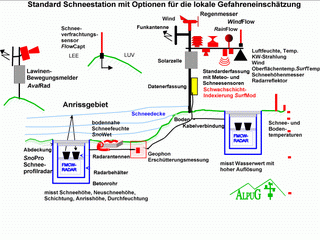

Standardsysteme
Messstationen für Schnee, Lawinen, Felsbewegungen,
Steinschlag, geophysikalische Parameter, Permafrost und
Wetter

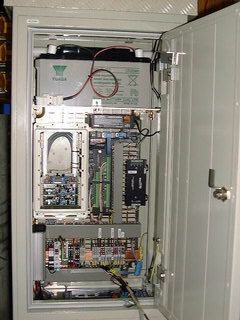

- Datenerfassungsstation, basierend auf CSI-Loggersystemen
- Grosse Auswahl von Standard- und Spezialsensoren mit individueller Konfiguration
- Konstruiert für den hochalpinen Einsatz und raue Umweltbedingungen
- Energieversorgung, Solar, Wind, Batterien, Akkumulatoren sowie weitere Optionen
- Datenübertragung und Systemüberwachung bidirektionell, Kabel (seriell, Ethernet, SDI), Radio (170 ..2100MHZ, jede Station hat Relaisfunktion), GSM Data, Telefon, Satellit
- Standardbasissoftware, einfach konfigurierbar, Qualitätsparameter, Selbsttests, einfach anpassbar an spezielle Bedürfnisse
- Konstruiert für schnelle Montage in unzugänglichem Gelände sowie für einfache und schnelle Wartung. Geeignet für Helikoptertransport, Austauschbarkeit von Sensor- und Elektronikmodulen, sowie einfache Konfigurierbarkeit.
siehe folgende Dokumente: pdf07,
pdf09, pdf10,
pdf14, pdf15,
pdf31,
pdf33, pdf34

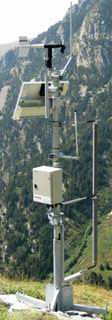

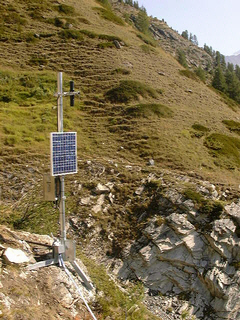

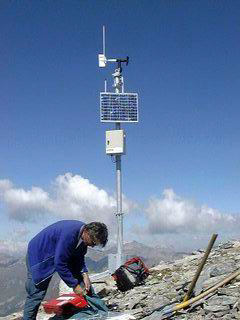

Ministationen
Automatische Stationen für Wetter-, Schnee-, Lawinen und
nivologischen Messungen
- Einfach universelle Mastverankerungen für alle Böden. Max. Masthöhe 4.5m
- Stationen einfach versetzbar
- Standardkonfigurationen für Schneeverfrachtungs-, Wind-, Niederschlags-, Bodenfeuchtemessungen und Standardmeteoparameter
- Solarspeisung
- Datenübermittlung: Kabel, Datenfunk, GSM, lokale PC-Kartenspeicher
- Low cost Systeme möglich
- Gut geeignet für Forschungsstationen
- Manueller Transport der Einzelteile möglich
Warn- und Alarmsysteme
- Standardsysteme für Lawinen, Steinschlag, Murgänge, Hochwasser, Felsbewegungen und Bohrlochtemperaturmessungen (pdf03, pdf11, pdf26)
- Solarspeisung
- Lokale Netzwerke für verteilte Detektionsstandorte möglich
- Automatische Warnung über Telefon, SMS, Funk, Computernetzwerke
- Automatische Sperrung von Strassen und Bahnlinien mittels Signalen, Evakuation mittels Sirenen
- Zentrale Systemüberwachung von Leitstellen / Zentralen aus, Fernwartung

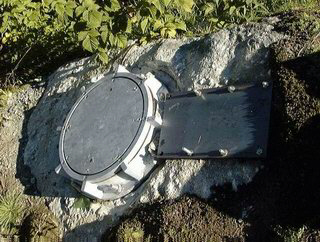

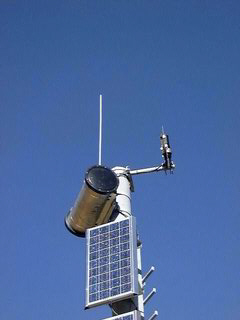

- Sensorik: Bewegungsmelder (Dopplerradar), Bodenerschütterungsmessungen (Geophone), Kraft, Druck und Spannungsmessungen (Detektionsseile, Pendel, Druckplatten, Luftdruck), Murgangsensoren, Geschiebesensoren, Extensometer, Spaltenmessungen, akustische Emission (Bruchbildung), Abflusshöhe (Druck oder Distanzmessung), Bodenfeuchte usw. (pdf03, pdf37, pdf38)
- Alarmbedingungen: Einfache und kombinierte Bedingungen, Schwellenwerte bezüglich Amplitude, Frequenz (Geschwindigkeit, Erschütterung), Ereignislänge, Ereigniszahl, Feststellungen von Fehlalarmen. Feststellen von Koinzidenzen zwischen verschiedenen Messstellen.
Signalisierungs- und Alarmübertragungssysteme
- Setzen, Rückstellen, Kontrolle von Lichtsignalen, Sirenen, Barrieren etc.
- Weiterleitung von Alarmen über Telefon, Funk, Anzeigen, Netzwerke
- Übermittlung von Kontroll- und Messdaten von und zu Überwachungszentralen
- Solar oder Netzspeisung, Pufferbatterien bei Ausfall der primären Energieversorgung
- Fernbedienung aller Funktionen, Fernwartung
Starkwindwarnsysteme
für Seilbahnen, Verkehrswege
- Wind- und Meteomessungen auf Seilbahnmasten oder entlang von Verkehrswegen
- Erfassungsstationen solargespiesen
- Datenübermittlung über Spreadspektrum Radionetzwerken kabellos
- Datendarstellung, zeitlicher Verlauf und quasi Echtzeit
- Wählbare Alarm- und Warnschwellen
- Gleichzeitige Datendarstellung an verschiedenen Stellen der Anlage, z.B. Tal- Zwischen-, Bergstation ohne Kabelverbindungen. Daten auf Webserver für Fernabfrage.
siehe folgende Dokumente: pdf30
Warnsysteme
für Neuschneehöhe, Schneeverfrachtung,
Niederschlag und Wind
für Strassendienste, Skigebiete,
Langlaufzentren
- Telefon, SMS, Rechner basierende Warnungen bei Niederschlag, Schneeverfrachtung, Wind
- Wählbare Warn- und Alarmschwellen sowie Alarmzeiten
- Optionen für Datenspeicherung und Darstellung
- Optionen für zusätzliche Wetter-, Strassen- und Schneeparameter
Forschungssysteme
- Standard Messsysteme: Permafrost, Gletscher Energiebilanz Messsysteme, Lawinen-, Murgang-Geschwindigkeitsmesssysteme, Spezialmesssysteme geeignet für den Anschluss beliebiger Sensoren unter extremen Umweltbedingungen
- Spezielle Anker- und Mastsysteme
- Grosse interne Datenspeicher
- Kleiner Energieverbrauch, Solarspeisung, Windgeneratoren etc.
- Anfertigung spezieller Interfaces für beliebige Sensoren
- Systemprogrammierung nach Kundenwunsch
- Viele Übermittlungsoptionen
siehe folgende Dokumente:
pdf33
Kontroll- und Steuersysteme

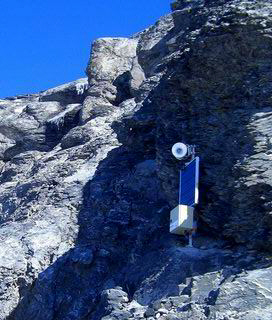

Autonome GSM-Kamerasysteme (2Mb Auflösung),
Videokamerasysteme
- Überwachung gefährlicher Gletscher
- Überwachung von Ablagerungen auf Verkehrswegen
- Solarspeisung
- GSM Übermittlung
- Autonome Kameras mit internem Speicher, offline, mit Zeituhr für 1 bis 2 Aufnahmen pro Tag
siehe folgende Dokumente: pdf16
System für die künstliche Auslösung von Lawinen
(Wyssen Sprengmast)
